Многоэлектродная электроразведочная аппаратура «СКАЛА 128K11E» (SibER 128K11E)
Измерительных каналов (9 + 2)
Электрода
Мощность внутреннего источника
Максимальный разнос AB/MN
Современное решение для инженерно-геологических и георазведочных задач.
Комплекс разработан для проведения исследований методами сопротивлений и вызванной поляризации в модификациях электротомографии и вертикального электрического зондирования (ВЭЗ).
Два гальванически развязанных коммутатора по 64 электрода каждый — обеспечивают раздельную коммутацию питающих и приёмных линий.
➤ Это позволяет повысить отношение сигнал/шум более чем на 30%, особенно при глубинных исследованиях.
Интеллектуальное управление через программу Xeris — интуитивно понятный интерфейс, с помощью которого вы можете:
создавать и редактировать шаблоны измерений;
проводить каротажные работы;
контролировать процесс измерений в реальном времени по Wi-Fi или Ethernet;
визуализировать и фильтровать данные;
выполнять диагностику аппаратуры.
Надёжность и мобильность — вся аппаратная часть размещена в прочном транспортировочном кейсе, защищённом от пыли и влаги.
Комплекс представляет собой моноблок, объединяющий:
источник тока,
128-канальный коммутатор,
11-канальный измерительный модуль.
Предусмотрена синхронизация с внешними источниками тока мощностью более 5 кВт, что расширяет возможности для сложных полевых работ.
Для увеличения количества точек измерения возможно подключение второго комплекта Скала 128К11Е — до 256 электродов в одной установке.
Новая архитектура аппаратуры реализует управление прибором с помощью практически любых устройств - смартфона, планшета или компьютера на базе ОС Android, Windows или Linux посредством Wi-Fi или Ethernet соединений при помощи унифицированного ПО Xeris.
128 электрода, 11 измерительных каналов (9+2) и мощный источник на 220 Вт в едином корпусе при массе 23 кг.
Новая модель аппаратуры позволяет подключить второй комплекс Скала 128К11Е, обеспечив возможность увеличить кол-во коммутируемых электродов в одной измерительной сессии до 256.
Для обеспечения максимальной глубинности имеется возможность подключения внешних источников мощностью до 5кВт
Новая архитектура аппаратурного комплекса позволяет использовать удобные инструменты для диагностики работоспособности внутренних узлов аппаратуры, а также контролировать исправность геофизических кабелей.
Обновленная прошивка и программа управления обеспечивают готовность аппаратуры после включения в течение 7 секунд.
Поддержка измерительных установок типа Шлюмберже, дипольной, трёхэлектродной (прямой и обратной), двухэлектродной и других.
В программе управления Xeris реализована возможность создания составных шаблонов измерений с набором различных типов измерительных установок, последующий сбор данных в едином рабочем цикле с возможностью раздельной обработки.
Программа управления поддерживает универсальный стандарт шаблонов формата ELECTRE, что обеспечивает возможность использования пользовательских шаблонов измерений, созданных, как вручную, так и в специализированных секвенсерах шаблонов (ERTLab, ZondResXD).
Перед началом измерительной сессии, оператор имеет возможность провести сплошную и выборочную проверка качества заземления электродов с графическим представлением результатов. Значения заземления сохраняются вместе с данными измерительных сессий.

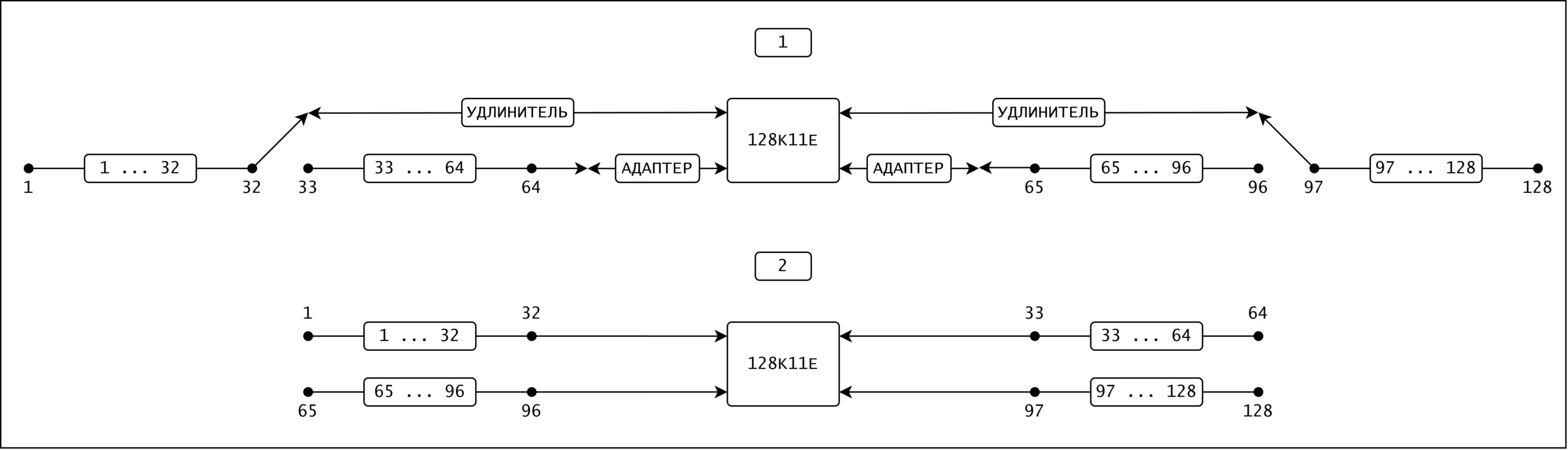

Техника сплошного профилирования с переносом первого сегмента электродного кабеля предыдущей расстановки в конец следующей.
Для прошивок начиная с версии 5.0 был внедрен режим измерения собственного потенциала. Таким образом могут быть решены задачи не только измерения блуждающих токов, но и определения вектора их направления.
Для проведения измерений в скважинах с целью выбора оптимального уровня установки фильтровой колонны на воду реализован режим геофизических исследований скважин. Режим позволяет при помощи специального кабель-зонда быстро собрать данные для построения кривой каротажа сопротивлений, а также ВП и их последующей автоматической обработки.
Аппаратура имеет возможность проводить измерения в режиме ВЭЗ, с последующей визуализацией кривой зондирования.
Запись всех отсчётов выходных и входных сигналов с возможностью последующей визуализации, анализа и обработки.
Для оперативного контроля данных реализован функционал автоматической фильтрации входных сигналов, учитывая настраиваемые п критерии также оценка качества данных.
Выборочное отключение неиспользуемых электродов.
Регулируемое энергопотребление для сохранения заряда аккумулятора.
Автоматическая диагностика обрывов цепи, коротких замыканий и проблем с питанием.
Визуализация выходных и входных сигналов во время работы.
В программе управления имеются инструменты для тестирования настроек измерения в полевых условиях.
В случае необходимости - имеется возможность редактирования настроек измерения без перерыва в работе.
Программа управления позволяет продолжить сессию измерений в случаях прерванных сеансов измерения.
Измеренные данные хранятся на внешнем устройстве и могут быть практически мгновенно перенесены на ПК для последующей обработки.
Измеренные данные можно экспортировать в формат популярных программ решения обратной задачи - Res2DInv, Res3DInv, ERTLab, ZondRes2D, ZondRes3D, X2IPI.
Программное обеспечение для управления аппаратурой постоянно развивается и дополняется новым функционалом, расширяя возможности применения комплекса для решения новых задач.
Русский и английский варианты графического пользовательского интерфейса.
